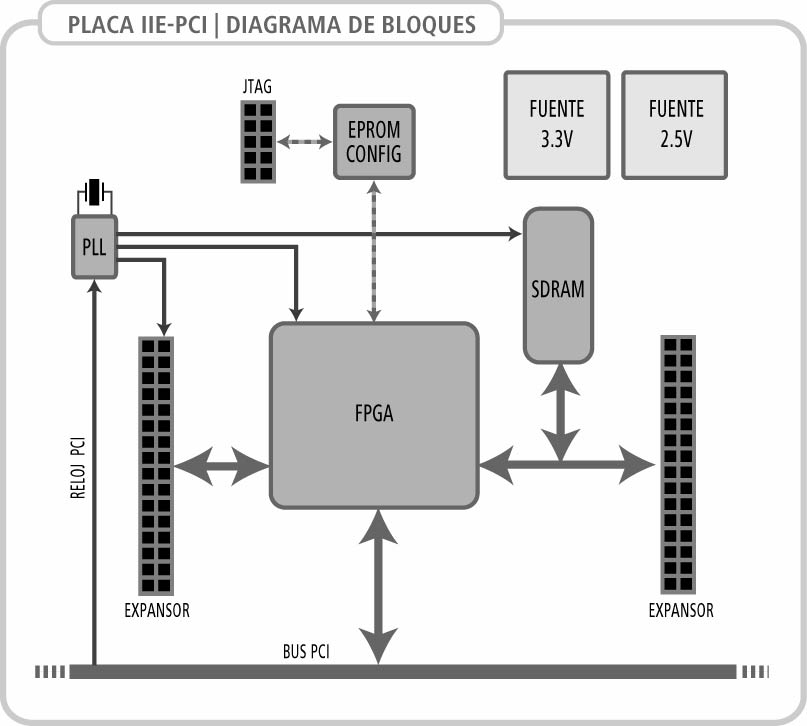

Características:
- Compatible con bus PCI de 32 bit, 3.3V y 5V
- 128Mbit de memoria SDRAM on-board
- FPGA de la familia ACEX EP1K100PQ208
- Expansores con señales provenientes del FPGA
-
- 31 señales de propósito general
- 32 señales compartidas con SDRAM
- Conversores DC-DC para fuentes de 3.3v y 2.5v
- Fuente de reloj interna o PCI regenerada con PLL
- EPROM para autoconfiguración del FPGA
- Programación PS o JTAG via ByteBlasterMV
- Llaves y leds de propósito general
- Alimentación externa o desde el bus PCI
El costo de fabricación de los prototipos es de U$S 330,
valor que puede disminuir a U$S 230 fabricando 10
unidades.

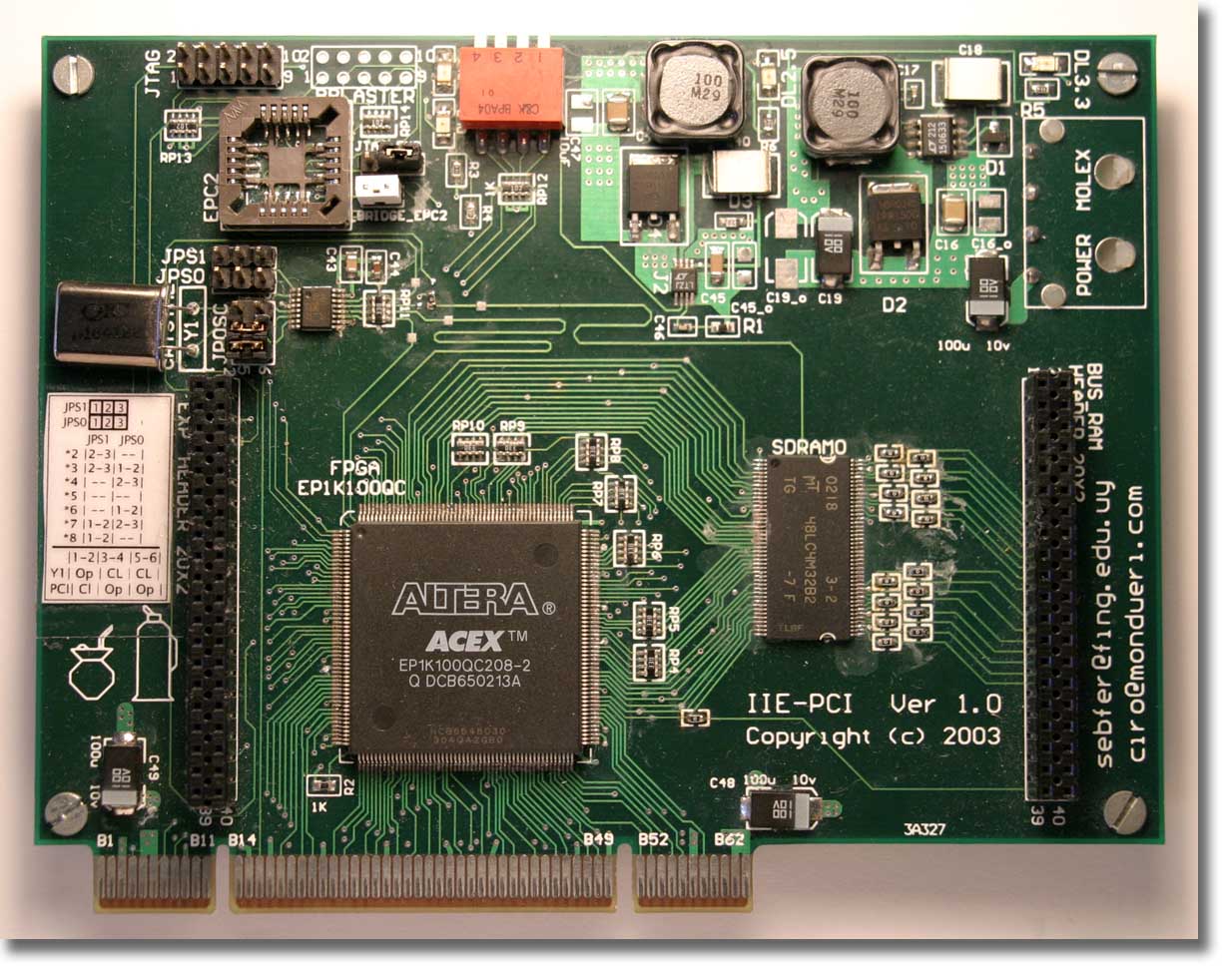

La densidad de pines de los encapsulados superficiales
utilizados, junto con las frecuencias de trabajo de los
circuitos (~33MHz) determinaron la necesidad de utilizar una
tecnología de 4 capas (planos de alimentación, tierra y
señales).
La fabricación fue realizada en Estados Unidos.
Los componentes fueron montados y soldados manualmente (ver
La aventura de la soldadura superficial en casa).
Herramientas utilizadas:
- Microscopio binocular 10x.
- Soldador punta fina (0.4mm)
- Soldador punta mediana (1 mm)
- Flux líquido
- Tira de cobre para quitar estaño
- Pinzas chatas
- Paciencia
