Interfaz WISHBONE

Introducción

El presente documento resume los aspectos más importantes de la Revision B.3 de la especificación WISHBONE.

El objetivo de la especificación Wishbone es crear una interfaz común entre IP Cores.

Define una forma estándar de intercambiar datos entre módulos IP Core. No pretende especificar el funcionamiento del core, solo la forma de comunicarse con él.

La arquitectura WISHBONE es análoga al bus de un microprocesador.

Características

Las características más sobresalientes de la especificación son:


Terminología

La especificación WISHBONE define los siguientes términos.

Regla

Todas DEBEN ser seguidas para asegurar una compatibilidad entre interfaces.

Recomendaciones

Cuando aparece una recomendación, SE ACONSEJA seguirla. El no adoptarla puede implicar una perdida de performance.

Muchas recomendaciones están basadas en la experiencia acumulada de los diseñadores que escribieron la especificación.

Sugerencia

Es UN CONSEJO que puede ser considerado por el diseñador. Puede ser útil, pero no vital para el funcionamiento de la interfaz.

Permiso

Cuando se indica que algo PUEDE hacerse o no, la decisión de implementarlo puede quedar a cargo del diseñador.

Observación

Usualmente son textos que clarifican alguna situación, pero no aportan nada más que eso.

Convención para el nombre de la señales

Todas las señales tiene "_I" y "_O" para indicar si son salidas o entradas al Core.

Los buses son indicados por nombres seguidos de (). Por ejemplo DAT_I().

Pueden utilizarse señales especiales definidas por el usuario, por ejemplo PAR_O. Estas señales son llamadas tags. Los tags tiene asociados un TAG TYPE que indican en que momento del ciclo tienen un valor valido.

Especificación de la Interfaz

Documentación de la interfaz

Al especificar la interfaz, debe de incluirse la siguiente información.

  1. Nº de revisión WISHBONE con la cual es compatible el Core. Pare este caso B.3
  2. Tipo de Interfaz: Maestro o Esclavo
  3. El nombre de las señales definidas en la interfaz WB.
  4. En caso de soportar señalización de Errores
  5. En caso de soportar señalización Retry
  6. Todas las interfaces que soportan TAGS, deben indicar su nombre, el tipo y su funcionamiento
  7. Ancho del bus de datos (8, 16, 32, 64)
  8. Granularidad del puerto.
  9. Tamaño máximo del operando, en caso de no conocerse, es igual al ancho de bus.
  10. BIG ENDIAN o LITTLE ENDIAN
  11. Si hay restricciones sobre la señal CLK_I.

Niveles activos

Todas las señales son activas por nivel alto.

Señales en la interfaz

La idea es que las señales permitan las conexiones punto a puto, bus compartido, etc.

Permiten tres ciclos básicos: Read, Write y RMW. Pero no hay obligación de soportarlos a todos.

Permiten un Handshake para adecuar la velocidad de transferencia de datos, e indicar errores y retry.

Las señales no son Bidireccionales, siempre son entradas o salidas. Esto es así pues muchas veces el diseño puede llagar a querer implementarse en hardware que no soporta internamente señales bidireccioneles, por ejemplo los FPGAs de Altera.

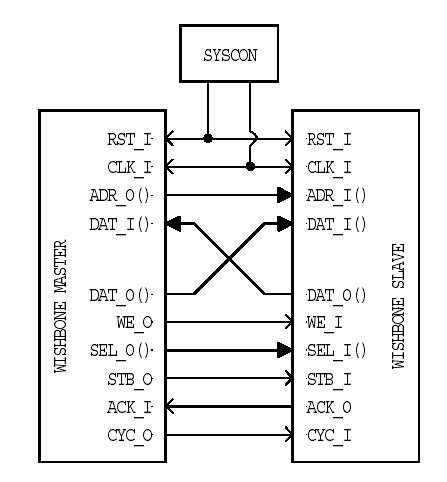

Ejemplo de interfaz e interconecciones en una arquitectura punto a punto:


Comunes a Master y Slave

Master

Slave

WISHBONE clásico

A partir de la revisión B.3, se agregó una nueva modalidad de transacciones y se agregaron TAGs de señalización.
Los cambios permiten una mayor velocidad en la transferencia de datos, pero se mantiene la compatibilidad con las revisiones anteriores del estándar Wishbone.

A la manera de realizar transacciones de las versiones anteriores se les llama "Wishbone clásico"

Funcionamiento general

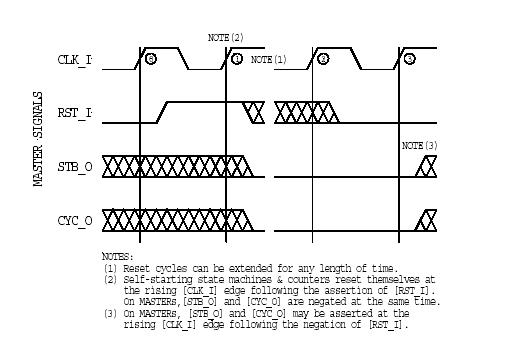

Reset

EL reset se produce en forma síncrona.


Todas las interfaces WISHBONE deben de inicializarse con el primer flanco de subida en el que RST_I este activo.

Inicialización de ciclo de transacción.

Se indica que hay un ciclo válido si CYC_O esta activo. Cuando CYC_O es 0 ninguna de las otras señales del MASTER tienen sentido.

Protocolo de Handshake

El hanshake para la transferencia de datos es sumamente sencillo, el MASTER activa STB_O y lo mantiene así hasta que el esclavo activa alguna de las señales ACK_I, ERR_I, RTY_I. Al ocurrir esto el Maestro desactiva la señal.

Las señales de respuesta ACK_O, ERR_O, RTY_O deben generarse solo si están activas CYC_I y STB_I.

Las interfaces del esclavo DEBEN de ser diseñadas para que ACK_O, ERR_O, RTY_O se activen y desactiven respondiendo a STB_O.

Uso de TAGS

Descripción TAG TYPE Asociado a
Address tag TGA_I/O() ADR_I/O()
Data tag,input TGD_I() DAT_I()
Data tag,output TGD_O() DAT_O()
Cycle tag TGC_O() Bus Cycle

Ejemplo de definición para señal PAR_O


Ciclos READ/WRITE Simple

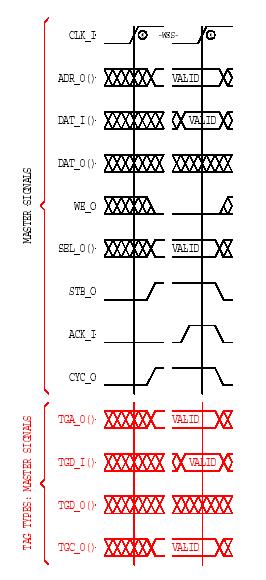

Read simple

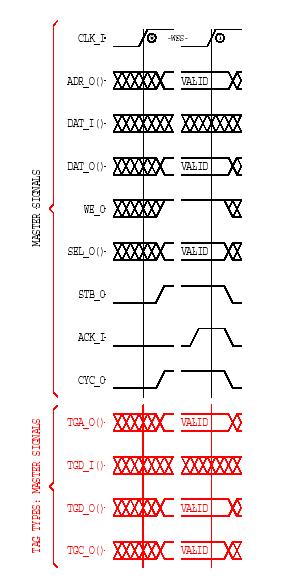

Write simple



Ciclos READ/WRITE en bloque

Durante las transferencias en bloque, la interfaz básicamente realiza transferencias simples Read/Write.

Este tipo de transferencias es útil, sobre todo en sistemas con varios Master.

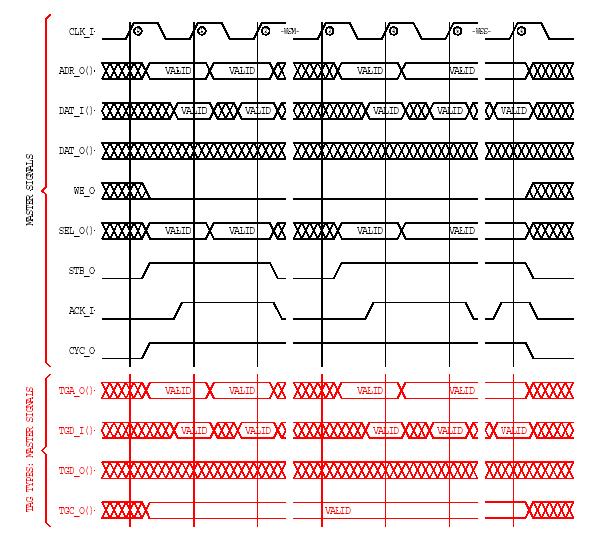

Read en Bloque

Puede realizarse una transferencia en cada ciclo de reloj.


Write en Bloque

Puede realizarse una transferencia en cada ciclo de reloj.

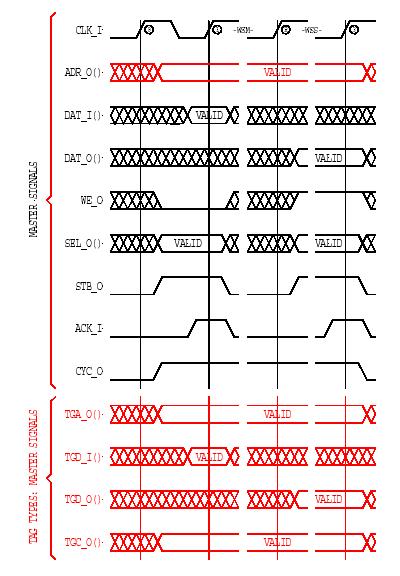

Ciclos RMW


WISHBONE con Ciclos de bus registrados.

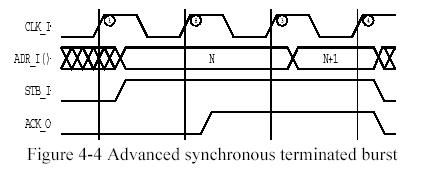

Para lograr la máxima tasa de transferencia, WISHBONE necesita que las señales de terminación de ciclos (ACK_I, ERR_I,RTY_I) sean generadas en forma asíncrona. Por ejemplo ACK_O como el AND de CYC_I y STB_I.

Pero esto puede llevar a tener retardos demasiado grandes en el chip, dado que una señal pasa por varias compuertas.


La solución para esto es registrar las señales de terminación de ciclos.


El problema de esto es que genera un WAIT STATE, reduciendo a la mitad la taza de transferencia.

Esto se soluciona con TAGS que identifican el tipo de ciclo que se esta llevando a cabo. Se puede indicar si la transferencia actual es la última o si se siguen transfiriendo datos aún. Con esto se sabe si se debe desactivar ACK_O o mantener activo en el siguiente período de reloj.


La interfaces que funcionan como WISHBONE con ciclos registrados, también soportan WB clásico.

TAGS utilizados

CTI_IO()

CTI_O(2:0) Descripción
000 Classic cycle.
001 Constant address burst cycle
010 Incrementing burst cycle
011 Reserved
100 Reserved
101 Reserved
110 Reserved
111 End-of-Burst

Las interfaces que soportan Ciclos Registrados, deben soportar al menos el modo clásico, para asegurar compatibilidad.


BTE_IO()

BTE_IO(1:0) Descripción
00 Linear burst
01 4-beat wrap burst
10 8-beat wrap burst
11 16-beat wrap burst

Las interfaces que soportan BURST incremental, deben de soportar BTE_O() y BTE_I().

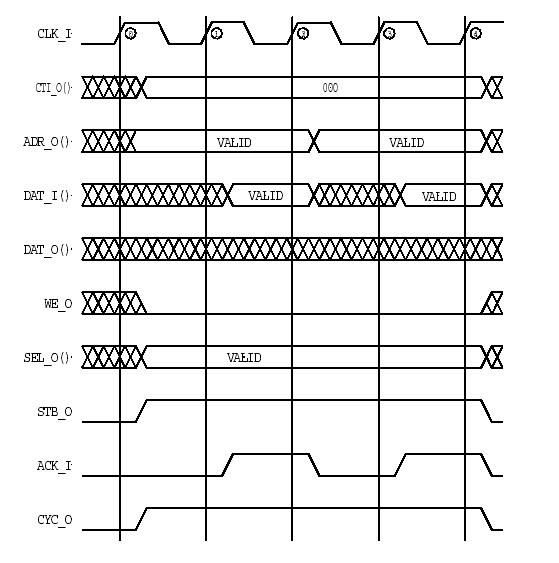

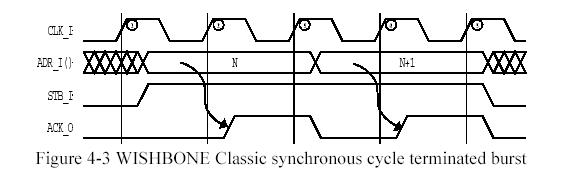

Classic Cycle

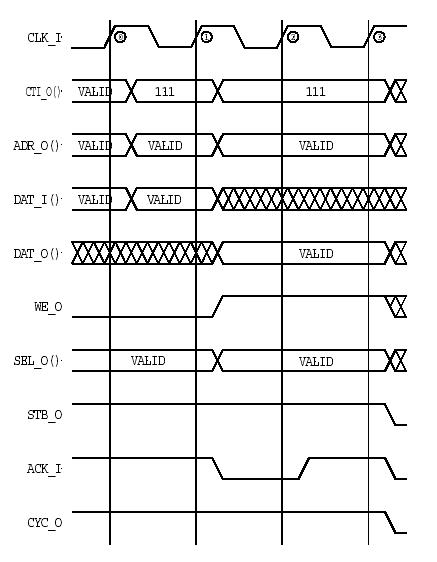

End Of Burst

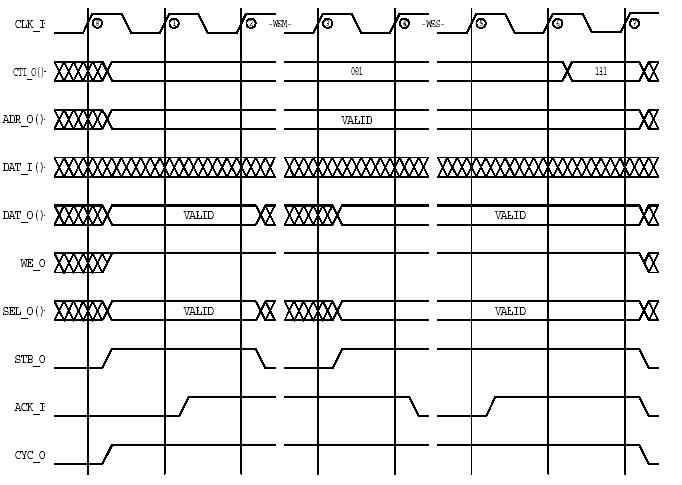

Constant Address Cycle

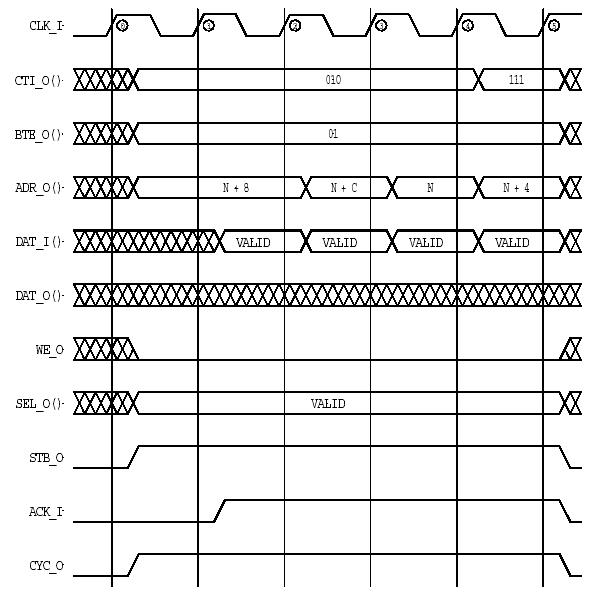

Incremental Address Burst


Interconecciones de Módulos

WISHBONE facilita el trabajo a los diseñadores, ya que estandariza la interfaz.

Esta basado en una arquitectura de Maestro/Esclavo y se comunican a través de una interfaz usualmente denominada INTERCON.

INTERCON no es nada mágico, es también un archivo más escrito en un lenguaje de descripción de HW.

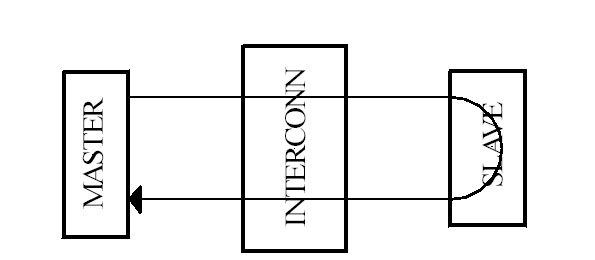

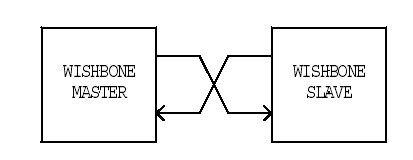

Conexiones punto a punto


Flujo de Datos

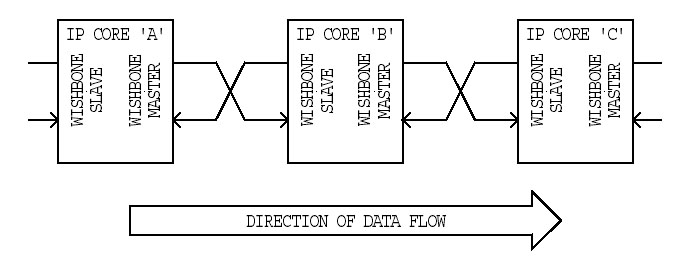

Es una posible arquitectura para implementar diseños que procesen datos en pipeline.


Bus compartido

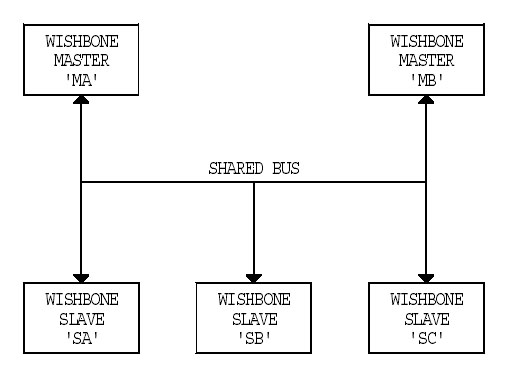

Todos los dispositivos están conectados sobre un mismo bus y cualquier Master puede iniciar un transacción con cualquier esclavo.


Un arbitro es el que determina cuando le toca el turno a cada uno de los Master.

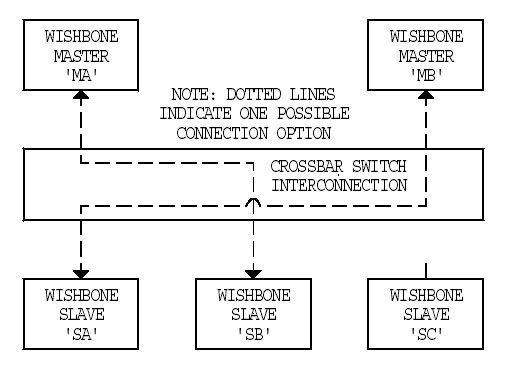

Switch de interconexiones

Consume más recursos, pero permite varia comunicaciones entre pares Maestro/Esclavo a la misma vez.
